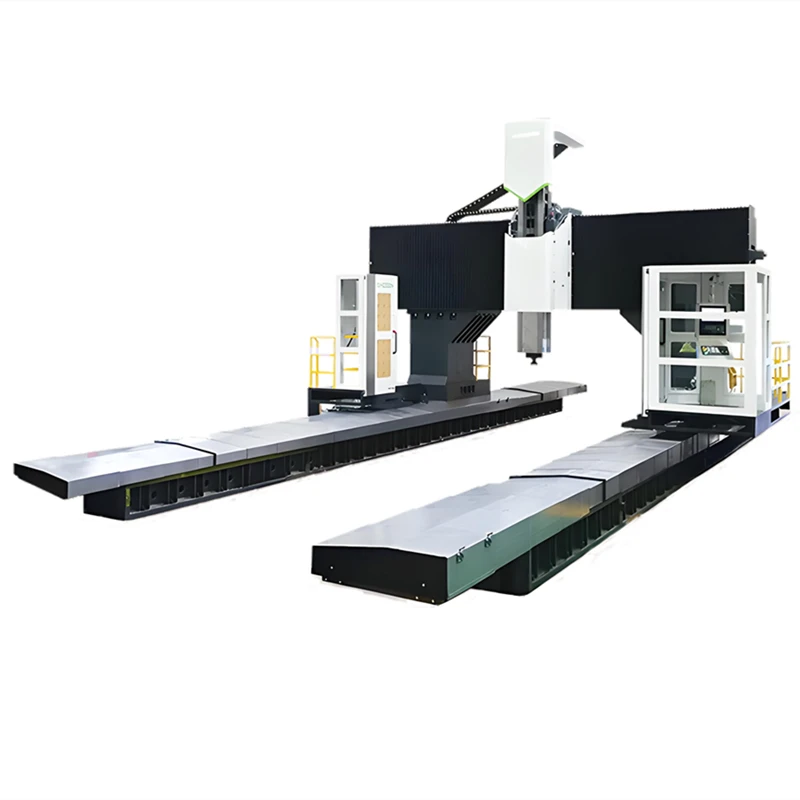

Great Magtech (Xiamen) Electric Co., Ltd hija waħda mill-aktar manifatturi u fornituri affidabbli ta '5 -axis gantry-type makkining center gmmd10052-5a fiċ-Ċina. Aħna warmly wlecome inti tixtri kwalità għolja 5-assi gantry-tip makkinar center gmmd10052-5a mill-fabbrika tagħna. Ikkuntattjana għal aktar dettalji.
Iċ-ċentru tal-magni tat-tip gantry-issejjaħ ukoll iċ-ċentru tal-magni tal-ħames-assi. Huwa ċentru tal-magni b'kontenut teknoloġiku għoli u preċiżjoni għolja użata apposta għall-magni ta 'uċuħ kkurvati kumplessi. Tagħmir, tagħmir mediku ta'-preċiżjoni għolja, u industriji oħra għandhom influwenza deċiżiva. Is-sistema taċ-ċentru tal-magni CNC ta 'linkage ta' ħames -assi hija l-uniku mezz biex issolvi l-ipproċessar ta 'impellers, xfafar, skrejjen tal-baħar, rotors ġeneraturi tqal, rotors tat-turbini tal-fwar, krankxafts kbar tal-magni diesel, eċċ.
Karatteristika
1. Super riġidità u struttura stabbli, super-kolonna kbira b'istruttura tar-raġġ tat-tip kaxxa-, ittejjeb ir-riġidità tal-għodod tal-magni.
2. Struttura tar-raġġ inklinata, iżżid il-wiċċ tal-pjastra, iżżid b'mod effettiv iż-żona tad-distribuzzjoni tal-forza, u ttejjeb l-istabbiltà tal-għodod tal-magni.
3. Ir-ras tal-magħżel tinsab fiċ-ċentru tar-raġġ, bi preċiżjoni għolja tal-moviment, kapaċità qawwija ta 'qtugħ tqila u riġidità tajba. Il-pożizzjoni hija ddisinjata apposta u simetrika.
4. Il-kamin tal-ballun tal-mutur taż-żarżur u ċ-ċilindru tal-bilanċ doppju jinsabu fl-aħjar pożizzjoni biex jevitaw torque irregolari u jiżguraw l-aħjar preċiżjoni strutturali.
5. L-għodda tal-magni tal-gantry b'5 assi żżid iż-żona ta 'kuntatt mal-bażi tal-immuntar tal-kolonna, li tista' ttejjeb ħafna l-liwi u s-saħħa tat-torsjoni tal-gantry; it-tabella tax-xogħol tadotta medda ta 'slajder raġonevoli biex tagħmel il-mejda tax-xogħol enfasizzata b'mod ugwali; il-bażi tadotta disinn ta 'rinfurzar tal-proporzjon tad-deheb biex tiżgura li l-wiċċ ta' appoġġ tal-binarji ta 'gwida huwa enfasizzat b'mod ugwali u l-eżattezza ġenerali tal-operazzjoni tal-worktable tkun żgurata; il-magna kollha tadotta l-aħjar disinn strutturali biex tipprovdi l-aħjar stabbiltà ġenerali.
5-Parametri taċ-Ċentru tal-Maċinazzjoni tat-Tip Gantry tal-Assi
| Suġġett | Speċifikazzjoni | unità | GMMD-10052-5A |
| Ivvjaġġar | Assi X/Y/Z | mm | 10000*4000*2000 |
| Imnieħer tal-magħżel mal-wiċċ tal-mejda tax-xogħol | mm | 500-2500 | |
| Gantry wisa 'passabbli | mm | 5200 | |
| Mejda tax-xogħol | mejda tax-xogħol (L*W) | mm | 10000*3500 |
| Tagħbija massima tal-mejda tax-xogħol | t/㎡ | 10 | |
| T SLOT | mm | 28*200 | |
| Magħżel | Tip ta 'magħżel | mm | HSKA63 |
| Veloċità tal-magħżel | rpm | 18000 | |
| Tip ta' konsenja tal-magħżel | Magħżel elettriku | ||
| Rata tal-Għalf | Rata ta' għalf (X/Y/Z) | m/min | 30/30/30 |
| Ir-rata massima tal-għalf tat-tqattigħ | mm/min | 6000 | |
| Mutur | Mutur tal-magħżel | kw | 40 |
| Servo bil-mutur ta' tliet-assi | kw | 5.2*4/5.2/5.2 | |
| Qtugħ bil-mutur tal-pompa tal-ilma | kw | 2.7 | |
| ATC (Mhux obbligatorju) | Metodu tal-bidla tal-għodda | Ammont tal-ġenb | |
| Speċifikazzjonijiet tal-manku tal-għodda | tip | HSKA63 | |
| Kapaċità tal-għodda | għodod | 30 | |
| Dijametru massimu tal-għodda (għodda biswit) | mm | 80 | |
| Dijametru massimu tal-għodda (mingħajr għodda ħdejn) | mm | 120 | |
| Tul massimu tal-għodda | mm | 350 | |
| Piż massimu tal-għodda | kg | 8 | |
| L-iktar ħin tal-bidla tal-għodda mgħaġġla | taqs | 2.5 | |
| Rekwiżit ta' Enerġija | Rekwiżit ta 'enerġija | kva | 60 |
| Rekwiżit tal-pressjoni tal-arja | Kg/ċm² | 6^8 | |
| Oħrajn | L*W*H | mm | Appr 15300 * 8130 * 5950 |
| Piż | T | Appr 102 |
Applikazzjoni ta 'magna Gantry 5-Axis
5-Axis Gantry Machine għandha firxa wiesgħa ta 'applikazzjonijiet, li tkopri industriji multipli. Hawn huma xi wħud mill-oqsma ewlenin ta 'applikazzjoni:
1. Manifattura tal-Mould: Iċ-ċentri tal-magni tal-gantry b'5 assi jistgħu jimmaniġġjaw uċuħ u dettalji kumplessi, u jtejbu l-eżattezza u l-ħajja tas-servizz tal-forom. Dan huwa essenzjali biex tiġi żgurata l-kwalità tal-prodotti tal-plastik u tal-metall.
2. AerospazjaliKomponenti: Ilaerospazjalil-industrija teħtieġ komponenti b'forom organiċi, truf imdawwar, u forom komposti. 5-il-magni tal-assi huwa għażla teknoloġika ideali għall-manifattura ta 'dawn il-komponenti minħabba l-preċiżjoni għolja u l-kapaċità tagħha li timmaniġġja forom kumplessi.
3. Tagħmir Mediku: Meta timmanifattura apparat mediku, il-kapaċitajiet ta 'preċiżjoni għolja tal-proċess tal-manifattura ta' 5 assi jgħinu biex jipproduċu impjanti, apparati u tagħmir ieħor biex jissodisfaw rekwiżiti stretti tal-kura tas-saħħa.
4. Produzzjoni tal-Enerġija: L-industrija tal-enerġija teħtieġ komponenti kumplessi u avvanzati, u l-magni ta '5 assi jistgħu jiżguraw makkinar ta' preċiżjoni CNC ta 'partijiet dettaljati u speċifiċi ta' tagħmir tal-enerġija.
5. Industrija tal-Baħar: Eżempju tipiku ta' magni ta'-preċiżjoni għolja b'5 assi fl-industrija tal-baħar huwa l-manifatturata' skrejjen għal vapuri kbar, inklużi skrejjen fuq muturi ta' barra jew housings ta' muturi ta' barra.
6. Industrija tal-Karozzi: Ċentru tal-magni tal-gantry ta '5 assi jista' jipproċessa partijiet tal-karozzi kumplessi u tqal, bħal partijiet tal-magni u partijiet tal-istruttura tal-ġisem.
Nota
L-ambjent tax-xogħol tal-għodda tal-magni huwa direttament relatat mal-prestazzjoni u t-tħaddim normali tal-għodda tal-magni. Jekk it-temperatura tkun għolja wisq, il-mekkaniżmu ta 'kontroll fis-sistema CNC se jfalli jew jaħdem ħażin; jekk it-temperatura tkun baxxa wisq, il-kundizzjonijiet tax-xogħol tas-sistema tal-lubrikazzjoni u s-sistema idrawlika se jiddeterjoraw, u jikkawżaw falliment tal-għodda tal-magni jew ħsara lill-partijiet tal-għodda tal-magni. Għalhekk, nirrakkomandaw li l-għodda tal-magni tintuża taħt il-kundizzjonijiet li ġejjin:
It-temperatura fil-fabbrika ġeneralment tista 'taħdem normalment fil-medda tat-temperatura ta' 0 grad -38 grad. F'din il-medda, l-iżball fil-ġurnata m'għandux jaqbeż il-5 gradi. Nota: Jekk it-temperatura fil-fabbrika taqbeż din il-medda, l-eżattezza tal-ipproċessar tal-għodda tal-magni titnaqqas.
* It-temperatura ambjentali misjuba għandha tikkonforma mad-dispożizzjonijiet ta 'GB1093-89.
* Umdità relattiva<75%
* Il-konċentrazzjoni tat-trab fl-arja m'għandhiex tkun akbar minn 10mg/m3, u m'għandux ikun fih aċidu, melħ jew gass korrużiv.
Pressjoni ta 'l-arja 86-106kpa
* L-għodda tal-magni għandha tkun installata 'l bogħod minn sorsi ta' vibrazzjoni u sorsi tas-sħana. Il-qawwa fil-fabbrika fejn hija installata l-għodda tal-magni għandha tkun taħt 0.5G (G hija l-aċċelerazzjoni tal-gravità).
