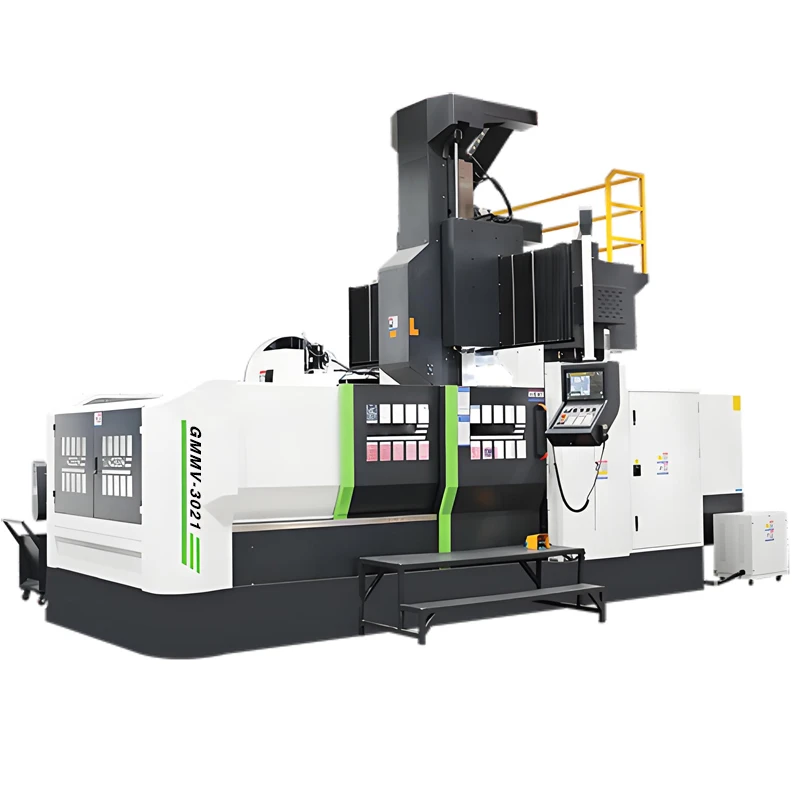

Preċiżjoni GMMV-3021 Gantry Type CNC Machining Center

1, Magħżel
Il-mutur tax-xaft prinċipali huwa mmexxi lejn it-tarf tax-xaft prinċipali permezz ta 'akkoppjar. Il-mutur inaqqas id-deformazzjoni termali tal-magħżel permezz ta 'tkessiħ kostanti-temperatura, u b'hekk itejjeb il-preċiżjoni tal-magħżel u l-eżattezza tal-magni tal-għodda tal-magni. Il-grupp taż-żarżur jadotta magħżel b'riġidità għolja -Tajwan BBT50, disinn -sprejjat b'ċirku, bi preċiżjoni għolja u prestazzjoni għolja. Ix-xaft prinċipali jaqbad l-għodda mill-molla tal-farfett fuq ix-xaft prinċipali li jaġixxi fuq il-ġbid stud tal-manku tal-għodda permezz tal-mekkaniżmu tal-bżar tal-erba -petali dwiefer bil-forza tat-tensjoni. L-għodda tal-magni għandha l-funzjonijiet ta 'orjentazzjoni tal-magħżel u tapping riġidu.
Ix-xaft prinċipali jista 'jkun mgħammar b'mod fakultattiv b'gearbox BF biex jinkisbu bidliet ta' veloċità għolja u baxxa-permezz ta 'ċaqliq awtomatiku, u regolazzjoni ta' veloċità-inqas f'kull veloċità.

2, Trażmissjoni ta 'l-Għalf Ta' Kull Assi
It-trażmissjonijiet X, Y, u Z kollha jużaw servo motors AC bħala sorsi ta 'enerġija, u viti tal-ballun bħala komponenti ta' trażmissjoni. Il-kamin tal-ballun huwa sostnut b'mod fiss fiż-żewġt itruf, appoġġjat minn berings ta 'preċiżjoni speċjali importati, u pre-miġbud f'żewġ direzzjonijiet biex jiżguraw ir-riġidità tal-għalf u l-ħajja tal-kamin. Il-kamin tal-assi Y- huwa mgħammar bi struttura ta 'appoġġ awżiljarja avvanzata, li tista' tevita b'mod effettiv l-iżball ta 'preċiżjoni ikkawżat mill-sag taċ-ċentru tal-gravità tal-kamin tal--stroke kbir. Il-mutur tal-assi Z-għandu funzjoni tal-brejk awtomatiku. Fil-każ ta 'nuqqas ta' enerġija, il-brejk awtomatiku se jżomm ix-xaft tal-mutur sewwa sabiex ma jkunx jista 'jdur.

3. Formola tal-Ferrovija ta' Gwida
Il-par tal-linji gwida tal-assi X-jadotta żewġ binarji ta' gwida lineari heavy-b'koeffiċjent ta' frizzjoni baxx u sensittività għolja; vibrazzjoni żgħira b'veloċità għolja u l-ebda creep b'veloċità baxxa. Ix-xaft tas-sewqan għandu preċiżjoni għolja ta 'pożizzjonament u prestazzjoni eċċellenti tas-servo drive; fl-istess ħin, għandu tagħbija kbira-kapaċità ta 'ġarr u prestazzjoni tajba ta' qtugħ kontra-vibrazzjoni, li tista 'ttejjeb il-karatteristiċi dinamiċi tal-għodda tal-magni u żżid l-eżattezza, l-istabbiltà u l-ħajja tas-servizz tal-għodda tal-magni;
Il-par tal-binarji ta' gwida tal-crossbeam tal-assi Y-uża żewġ binarji ta' gwida lineari ta' dazju tqil-rranġati f'konfigurazzjoni mtarġa, li jipprovdu medda kbira u riġidità suffiċjenti ta' liwi u torsjoni.
Il-par tal-linji gwida tal-assi Z-jadotta erba' binarji ta' gwida lineari heavy-duty u 10 sliders biex jiżguraw qtugħ bla xkiel waqt l-ipproċessar.
