Introduzzjoni
Il-kontroll numeriku tal-kompjuter, jew CNC, biddel ħafna l-industrija tal-manifattura għal kważi n-negozji kollha. Il-modifika tas-CTMs (magni tal-għodda kompjuterizzati) ippermettiethom jagħmlu partijiet kumplessi b'veloċità, eżattezza u uniformità inkredibbli minħabba kontrolli li huma kollha assistiti mill-kompjuter. Dan, imbagħad, wassal għall-espansjoni u l-medja ġenerali tal-produzzjoni ta 'parti kbira; il-ħtieġa għal makkinazzjoni manwali issa hija xi ħaġa tal-passat.
Dak li jiddistingwi t-titjib fil-magni CNC, b'mod partikolari, huwa l-introduzzjoni ta ''aktar minn 3' assi addizzjonali, li jippermetti moviment u manipulazzjoni avvanzati. Pereżempju, l-evoluzzjoni minn 3-assi għal 4-assi u 5-magni tal-assi għamlitha fattibbli li jinħolqu disinji ġodda ta' produzzjoni tal-massa li għandhom ġeometriji tal-qalba kkumplikati u anke uċuħ li għandhom kurvi.
Dan l-artikolu se jagħti lill-utenti tas-CNC fehim aktar profond tad-differenzi bejn 4-assi u 5- CNC tal-assi hekk kif inqabblu l-uniċità tagħhom, il-kapaċitajiet, in-nuqqasijiet, l-ispiża tal-użu, u l-aktar importanti, jekk dawn it-tnejn huma adattati għall-użu maħsub mill-utent. Il-fehim ta' dawn id-distinzjonijiet jippermetti li wieħed jagħżel it-tajjeb b'mod effettiv u effiċjentiMagna CNCgħall-produttività ottimali, kwalità tal-partijiet, u Ritorn fuq l-Investiment (ROI) tajjeb.
Nifhmu l-Bażi tal-Maċinazzjoni CNC
Qabel ma tanalizza t-teknoloġija tal-{0}}assi kontra 5-l-assi, huwa utli li wieħed jifhem xi kunċetti fundamentali tal-magni CNC. CNC jirreferi għall-kontroll numeriku tal-kompjuter, li huwa proċess ta 'manifattura li juża għodod tal-magni kkontrollati mill-kompjuter biex awtomatizza l-fabbrikazzjoni u l-iffurmar ta' materja prima bħall-metall, plastik, injam, fowm u komposti.
Il-magna CNC issegwi struzzjonijiet ta 'moviment ipprogrammat bħala kodiċi G, li jippermettilha twettaq azzjonijiet ripetittivi bi grad ogħla ta' konsistenza, veloċità, kumplessità u preċiżjoni meta mqabbla mal-magni manwali. Bit-tranżizzjoni minn kontroll purament manwali għal kontroll numeriku kompjuterizzat, il-manifatturi żiedu ħafna l-flessibilità tad-disinn, l-effiċjenza tal-produzzjoni u l-kwalità tal-prodott finali tagħhom.
Il-magni CNC bikrija użaw biss 3 assi ta 'moviment - l-assi X, Y, u Z. Dan ippermetta moviment tul il-pjani lineari kif ukoll vertikalment, li jiffaċilita ħafna proċessi ta 'manifattura fundamentali. Madankollu, il-kumplessità tal-partijiet li setgħu jiġu prodotti kienet għadha limitata.
Bl-introduzzjoni ta 'assi addizzjonali ta' moviment lil hinn mit-tlieta oriġinali, it-teknoloġija CNC evolviet malajr biex tissodisfa t-talbiet li qed jiżdiedu. L-adozzjoni mainstream bħalissa hija ċċentrata fuq konfigurazzjonijiet ta' 4 u 5-assi, li notevolment jespandu l-kapaċità għall-magni ta' kontorni u ġeometriji kumplessi.
X'inhu 4-Axis CNC Machining?
Il-magni CNC tal-{0}}assi jinkorpora assi rotanti addizzjonali lil hinn mill-movimenti lineari standard tal-3-assi X, Y, u Z. Dan l-assi miżjud - ħafna drabi mmarkat A, B, jew Ċ skont l-orjentazzjoni - jipprovdi mozzjoni rotazzjonali madwar l-assi X, Y, jew Z. Pereżempju, il-parti tista' ddur madwar l-assi Z filwaqt li l-għodda timxi tul il-pjani X u Y biex tfassal uċuħ mgħawġa.
Xi konfigurazzjonijiet komuni tal-magni CNC tal-{0}}assi jinkludu:
X, Y, Z assi lineari + A assi li jdur
X, Y, Z assi lineari + B assi li jdur
X, Y, Z assi lineari + C assi rotanti
L-erba 'assi joperaw simultanjament matul il-proċess tal-magni, b'sinkronizzazzjoni preċiża li tippermetti li jinħolqu ġeometriji kumplessi. Il-partijiet jistgħu jiġu mdawra jew imdawra kif meħtieġ biex jaċċessaw l-uċuħ u l-angoli kollha. Il-versatilità tal-moviment tespandi l-firxa ta 'disinji manifatturabbli.
Vantaġġi ta' 4-Axis CNC Machining
L-inkorporazzjoni ta’ 4 assi ta’ rotazzjoni ġġib vantaġġi notevoli, inklużi:
Kost-effettività -4-magni tal-assi għandhom spiża inizjali ta' xiri u spejjeż operattivi aktar baxxi meta mqabbla mal-alternattivi tal-5-assi. Għal kumpaniji li jimmanifatturaw partijiet inqas kumplessi, din l-affordabbiltà mtejba u r-ritorn fuq l-investiment jistgħu jkunu konsiderazzjoni importanti. Kinematika simplifikata żżid ukoll l-affidabbiltà u tnaqqas il-ħinijiet tal-manutenzjoni.
Adattat għal firxa ta 'applikazzjonijiet -Filwaqt li ma tistax tqabbel l-aktar kapaċitajiet avvanzati tal-magni tal-{0}}assi, it-teknoloġija CNC tal-4-assi xorta tippermetti l-fabbrikazzjoni ta' komponenti b'ġeometriji moderatament kumplessi. Il-moviment rotazzjonali jiffaċilita l-makkinarju ta 'uċuħ imdawwar u angolati. Partijiet bħal turbini, impellers, fannijiet, u gerijiet ta 'trasmissjoni huma applikazzjonijiet komuni.
Żieda fil-kumplessità tal-parti -Ir-raba' assi li jdur jippermetti t-tħaffir jew it-tħin f'angoli komposti li ma jistgħux jinkisbu fuq magni standard tal-assi 3-. Partijiet b'porting ikkomplikat, kavitajiet, u żoni minquxa jistgħu jiġu manifatturati. Il-produttività CNC titjieb ukoll billi jitnaqqas in-numru ta 'setups meħtieġa.
Adozzjoni wiesgħa mill-industrija -Minn komponenti aerospazjali għal tagħmir mediku u partijiet tal-karozzi, 4-l-assi CNC makkinar huwa kullimkien madwar kważi kull settur tal-manifattura. Hekk kif it-teknoloġija tjiebet u l-ispejjeż naqsu, l-adozzjoni żdiedet anke għal bżonnijiet ta' prototipi ta' lottijiet żgħar.
Limitazzjonijiet ta' 4-Axis CNC Machining
Filwaqt li l-magni CNC tal-{0}}assi ċertament jipproduċi komponenti aktar kumplessi minn alternattivi tal-3-assi, xi limitazzjonijiet inerenti jistgħu jiġu indirizzati billi ssir transizzjoni għal magni tal-5-assi:
Restrizzjonijiet parzjalment kumplessità -Il-moviment rotazzjonali fil-magni tal-{0}}assi għadu ristrett għal assi wieħed. Il-kontorn simultanju ta' uċuħ multipli, speċjalment f'angoli opposti, jaqbeż il-kapaċità ta' magni tal-assi 4-. 5-sikwit ikun meħtieġ magni tal-ġenb biex jipproduċu dawn il-ġeometriji.
Sfidi ta' pożizzjonament -Peress li r-rotazzjoni hija iżolata fuq assi wieħed, il-partijiet tal-manuvrar f'pożizzjoni għall-magni tal-uċuħ kollha meħtieġa jistgħu jeħtieġu bosta setups u bidliet bejn operazzjonijiet ta 'mmaxinjar. Dan iżid iż-żmien tal-produzzjoni u l-ispiża għal kull parti.
Jintlaħqu l-limiti tal-kapaċità -Komponenti bħal xfafar tat-turbini, impellers, u disinji kkomplikati oħra qed jimbuttaw il-konfini tal-{0}}assi CNC. Hekk kif il-kumplessità tkompli tiżdied, il-limitazzjonijiet inerenti tal-magni tal-4-assi se jsiru dejjem aktar ostaklu għall-produzzjoni. Billi jaġġornaw għal 5-sistemi tal-assi, il-manifatturi jiksbu aċċess għal livell ġdid ta' kumplessità tal-parti.

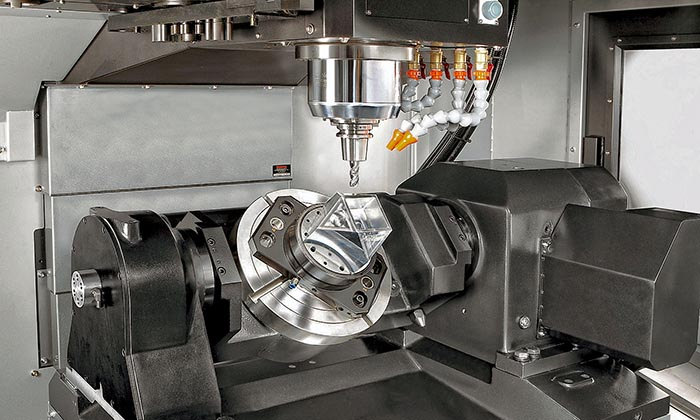

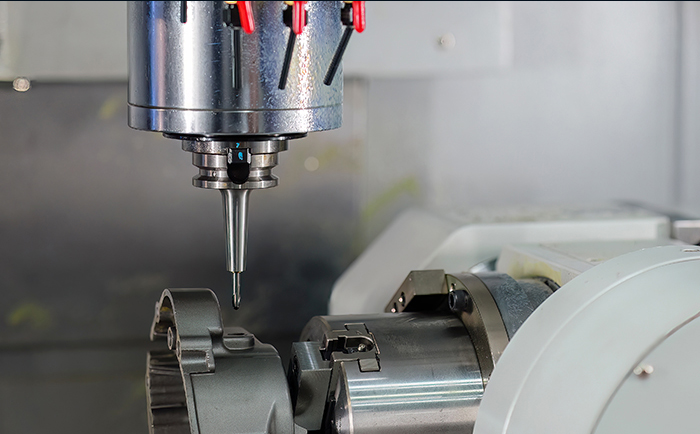

X'inhu 5-Axis CNC Machining?
Kif jindika l-isem, 5-assi CNC jinkorpora żewġ assi rotanti addizzjonali biex jipprovdu flessibilità ta' pożizzjonament tal-parti aktar avvanzata meta mqabbla mal-assi 4-. Dan jiffaċilita makkinar tal-kontorn mhux interrott fuq naħat multipli tal-parti simultanjament.
F'konfigurazzjoni ta' 5-naħat, l-assi lineari standard X, Y, u Z huma supplimentati b'żewġ assi rotatorji mmarkati A u B. Eżempji tipiċi jinkludu:
X, Y, Z, A, B
X, Y, Z, A, C
X, Y, B, C
Bl-integrazzjoni ta 'assi rotanti doppji, il-komponenti jistgħu jiġu orjentati tul kważi kull pjan fl-ispazju biex jesponu l-wiċċ ottimali għall-magni. Angoli komposti kumplessi jistgħu jiġu għodda ta 'preċiżjoni f'setup wieħed minħabba din il-kapaċità ta' manipulazzjoni b'ħafna assi.
Vantaġġi ta' 5-Axis CNC Machining
Il-manuvrabbiltà ultra-flessibbli ta5-magni CNC tal-assijoffri vantaġġi sinifikanti:
Komplessità superjuri tad-disinn -5-il-magni tal-assi jespandu ħafna l-kumplessità ġeometrika li tista' tiġi mmanifatturata billi taċċessa partijiet minn naħat/angoli multipli f'operazzjoni waħda. Disinji kkomplikati bħal turbini, impellers, impjanti mediċi, u komponenti aerospazjali jistgħu jiġu prodotti b'mod kost-effettiv.
Makkinar ta' ġeometriji kkomplikati -Angoli komposti, kontorni kumplessi, u 5+-ġeometriji ta' parti b'ġenb li ma jistgħux jiġu prodotti fuq magni ta' 3 jew 4-assi jistgħu jiġu fabbrikati faċilment fuq sistemi CNC ta' 5-assi. L-uniku limitu huwa l-immaġinazzjoni tad-disinjatur!
Produzzjoni aktar mgħaġġla -Billi timminimizza l-bidliet fis-setup, 5-maċinazzjoni tal-assi tnaqqas il-ħin tal-produzzjoni b'mod sinifikanti. Il-komponenti ta 'spiss jeħtieġu orjentazzjoni waħda biss ta' twaħħil għall-magni tad-disinn sħiħ. Dan inaqqas l-ispejjeż tal-fabbrikazzjoni u jaċċellera l-ħin biex jitqiegħdu fis-suq għal prodotti ġodda.
Finitura mtejba tal-wiċċ -Makkinar mhux interrott tul uċuħ mgħawġa ppermettiet minn moviment kontinwu tal-assi 5- jiżgura l-aħjar kwalità tal-finitura tal-wiċċ u preċiżjoni dimensjonali. It-tneħħija tar-ripożizzjoni telimina l-inkonsistenzi tal-wiċċ.
Applikazzjonijiet għall-industrija -5-Il-kapaċità CNC tal-assi hija mitluba madwar l-ajruspazju, il-ġenerazzjoni tal-enerġija, iż-żejt/gass, il-karozzi, il-kostruzzjoni, il-bini tal-vapuri, u l-manifattura tal-apparat mediku. Hekk kif il-volumi tal-produzzjoni jogħlew u d-disinji jikbru dejjem aktar kumplessi bejn is-setturi, l-adozzjoni tal-5-assi se tkompli tespandi.
Żvantaġġi Potenzjali ta' 5-Maċinar tal-Assi
B'kapaċità akbar tiġi miżjuda kumplessità u spejjeż. Il-konsiderazzjonijiet jinkludu:
Investiment ogħla fil-magni -Il-kinematika ultra-flessibbli u d-disinn strutturali robust tal-magni CNC tal-{1}}assi jikkontribwixxu għal spejjeż bażi sostanzjalment ogħla meta mqabbla ma 'tagħmir ta' 3 u 4-assi. Madankollu, ROI fit-tul huwa superjuri għal komponenti li jeħtieġu makkinar b'ħafna assi.
Programmazzjoni kumplessa -Biex tisfrutta bis-sħiħ il-versatilità tal-moviment, il-programmi tal-magni jeħtieġu għarfien espert tal-ipprogrammar aktar sofistikat biex jiġu evitati ħabtiet, jottimizzaw bis-sħiħ il-mogħdijiet tal-għodda, u jiżguraw preċiżjoni. Dan jeħtieġ investimenti fit-taħriġ tal-persunal.
Aktar manutenzjoni -Id-disinn mekkaniku kkomplikat tal-magni tal-{0}}assi jissarraf f'aktar manutenzjoni biex tiġi żgurata l-aħjar prestazzjoni. Madankollu, mudelli aktar ġodda qed ikomplu jitjiebu f'dan ir-rigward. Il-kalibrazzjoni regolari hija kritika.
Analiżi Komparattiva: 4-Assi vs 5-Assi CNC
Issa li koprejna l-ħidma interna u l-kapaċitajiet taż-żewġ teknoloġiji b'mod indipendenti, nistgħu nanalizzaw kif iqabblu direttament:
Tqabbil tal-Prestazzjoni
Kapaċità ta' preċiżjoni -5-magni CNC tal-assi jippermettu makkinar ta 'preċiżjoni ogħla, speċjalment tul uċuħ imdawwar. L-eliminazzjoni ta 'setups multipli ttejjeb il-konsistenza. Huma mhux imqabbla għal partijiet ultra-kumplessi.
Il-kumplessità tal-manifattura -5-konfigurazzjonijiet tal-assi jistgħu jipproduċu ġeometriji ferm aktar kumplessi billi jaċċessaw simultanjament aktar naħat ta' parti f'operazzjoni waħda. 4-Kinematika tal-assi ma tistax taqbel ma' din il-flessibbiltà.
Finitura tal-wiċċ -Il-kontorn kontinwu b'ħafna assi jipproduċi finitura tal-wiċċ aktar lixxa u ta' kwalità ogħla fuq makkinar interrott u bidliet tipiċi f'operazzjonijiet tal-4-assi.
Veloċità/effiċjenza -Meta jiġu kkunsidrati magni komparabbli ffukati fuq partijiet kumplessi, 5-axis CNC ħafna drabi teħtieġ inqas input ta 'programmazzjoni, ħinijiet ta' ċiklu aktar mgħaġġla, u xogħol imnaqqas minħabba s-sempliċità ta 'setup wieħed.
Konsiderazzjonijiet tal-Ispejjeż
Investiment tal-magni -L-ispejjeż bil-quddiem tal-għodda tal-magni għat-tagħmir CNC tal-{0}}assi jistgħu jvarjaw minn 1.5X sa aktar minn 3X ogħla mill-alternattivi tal-4-assi skont id-daqs u l-karatteristiċi. Madankollu, hemm ukoll magni b'4 u 5-assi mfassla għal baġits differenti.
Spejjeż operattivi -Assi addizzjonali tal-moviment jikkontribwixxu għal xedd potenzjalment aktar mgħaġġel fuq għodda konsumabbli. Il-kumplessità tal-ipprogrammar tissarraf ukoll f'żieda fil-ħidma tal-ippjanar tal-produzzjoni għal 5-xogħol tal-assi. Madankollu, it-tnaqqis tas-setups jiffranka fixtures/għodda.
Valur fit-tul -Għal lottijiet żgħar ta' produzzjoni, 4-magni tal-assi jipprovdu valur aħjar. Iżda meta jiġu mmaxinjati komponenti kumplessi f'volumi ogħla, it-tnaqqis fis-setups u l-ħinijiet taċ-ċiklu aktar mgħaġġla jmexxu spejjeż sostanzjalment aktar baxxi għal kull parti, li jwasslu vantaġġi ROI fit-tul.
Kumplessità Teknoloġika
Programmazzjoni -L-ipprogrammar tal-kodiċi G għall-magni CNC tal-5-assi teħtieġ għarfien espert akbar biex tutilizza bis-sħiħ il-kapaċitajiet filwaqt li tottimizza l-effiċjenza taċ-ċiklu u tevita ħabtiet tal-għodda/parti. Is-softwer ta 'simulazzjoni huwa siewi ħafna biex jipprova l-programmi.
Żvilupp tal-ħiliet -Operaturi tal-magni jeħtieġu taħriġ addizzjonali għal tħaddim ta' 5-assi b'suċċess meta mqabbel ma' tagħmir ta' 3 jew 4-assi. Oqsma bħas-setup, it-twaħħil, il-manutenzjoni preventiva u s-soluzzjoni tal-problemi jeħtieġu ħiliet imtejba.
Teknoloġija ta' appoġġ -Għodod ta' softwer avvanzati bħal pakketti ta' disinn CAD/CAM u kapaċità ta' simulazzjoni diġitali jgħinu biex jissimplifikaw it-tranżizzjoni għall-manifattura tal-{0}}assi. Madankollu, l-integrazzjoni ta 'programmazzjoni ġdida, tagħmir ta' awtomazzjoni, għodod ta 'spezzjoni, u kontrolli tirrappreżenta sfida miżjuda.
Tagħżel Bejn 4-Assi u 5-Assi CNC
B'fehim tas-saħħiet u l-limitazzjonijiet uniċi ta 'kull teknoloġija, issa nistgħu niddeskrivu l-aħjar prattiki għall-għażla tas-soluzzjoni CNC ottimali:
Fatturi li għandek tikkonsidra
Rekwiżiti tal-proġett -Evalwa bir-reqqa l-ġeometriji tal-partijiet meħtieġa, il-ħtiġijiet tal-kumplessità, it-talbiet ta 'preċiżjoni dimensjonali, u l-volumi tal-produzzjoni mill-bidu. Din l-analiżi tinforma r-rekwiżiti tal-investiment tal-għodda tal-magni.
Baġit -Ibbilanċja l-ħtiġijiet tal-kapaċità ma 'l-ispejjeż tat-tagħmir u l-ispejjeż operattivi. Ċentri tal-magni skalabbli li joffru flessibilità minn 3 sa 5-assi fuq pjattaforma waħda jipprovdu għażliet biex jallinjaw in-nefqa inizjali mad-domandi immedjati tal-proġett.
Għanijiet tal-produzzjoni -Ikkunsidra kemm il-ħtiġijiet tal-manifattura attwali kif ukoll dawk futuri. Dan ikollu impatt fuq l-għażla tat-teknoloġija biex jipprevjeni ostakli immedjati filwaqt li jipprovdi flessibilità ta 'espansjoni bħala skali tal-produzzjoni.
Qafas tat-Teħid tad-Deċiżjonijiet
Analizza l-flussi tax-xogħol -Ippjana s-sekwenzi tal-manifattura eżistenti u potenzjali biex tikkwantifika setups, bidliet, ħinijiet taċ-ċiklu, u rekwiżiti tal-għodda għal għażliet CNC differenti. Qabbel il-produttività.
Agħmel analiżi tal-ispiża -Iżen l-investiment totali fit-tagħmir kontra l-ispejjeż tal-produzzjoni għal kull parti fuq volumi ta 'produzzjoni raġonevoli. Evalwa fejn jistgħu jseħħu vantaġġi ta' spiża ta' bilanċ għal approċċi ta' 4 vs 5-assi.
Ikkunsidra l-iskalabbiltà - Ckapaċità tiġi miżjuda b'mod kost-effettiv fil-futur billi jaġġornaw is-softwer, il-kontrolli jew l-aċċessorji aktar milli jixtru magni kompletament ġodda? L-evalwazzjoni tal-flessibbiltà issa tipprevjeni s-sensji aktar tard filwaqt li tippermetti ekonomiji ta' skala.
Xejriet Emerġenti fil-Maċinazzjoni CNC Multi-Assis
Hekk kif it-talbiet tal-industrija għall-preċiżjoni u l-kumplessità jkomplu jiżdiedu filwaqt li ċ-ċikli tal-ħajja tal-prodott jiċkienu, bosta xejriet teknoloġiċi jwiegħdu li jirrevoluzzjonaw il-kapaċitajiet CNC b'ħafna assi:
Makkinar intelliġenti -Sensuri integrati, analiżi tad-dejta, u intelliġenza artifiċjali qed jippermettu sistemi ta 'magni "intelliġenti" biex awtomatizzati l-ottimizzazzjoni tal-parametri tal-magni, jiskopru difetti potenzjali, u jwettqu manutenzjoni ta' tbassir biex timmassimizza l-produttività.
Integrazzjoni tal-addittivi -Soluzzjonijiet CNC ibridi li jgħaqqdu ċentri ta 'magni b'ħafna assi ma' stampar 3D tal-metall fi pjattaforma waħda jwittu t-triq għal customization tal-massa effiċjenti u strateġiji ta 'produzzjoni ottimizzati.
Flessibilità tal-magni -Ċentri ta' makkinar skalabbli bil-kapaċità li jikkonvertu bejn 3-assi għal 5-konfigurazzjonijiet tal-assi b'mod affordabbli fuq l-istess tagħmir jipprovdu b'aġilità tal-produzzjoni biex jinqalbu malajr mad-domanda li qed tiċċaqlaq.
Il-futur tal-magni CNC qed jimxi lejn manifattura kompletament awtomatizzata ta '"lights out" alimentata minn analitika tad-dejta, makkinar adattiv, u l-integrazzjoni bla xkiel ta' teknoloġiji sottrattivi u addittivi. Hekk kif l-innovazzjoni tkompli, il-ħwienet tal-magni jistgħu jħaddnu l-kumplessità b'mod kosteffettiv.
Konklużjoni
Din il-gwida tkopri l-kunsiderazzjonijiet tekniċi u ekonomiċi ewlenin fl-aġġornament mill-kapaċitajiet CNC tar-4 4-axi għall-5-5-assi. Billi tespandi l-manuvrabbiltà b'assi rotanti doppji, il-magni tal-5-assi jiftħu kumplessità, preċiżjoni u effiċjenza tal-manifattura tal-parti ferm akbar permezz ta 'proċessar ta' setup wieħed.
Filwaqt li 5-axis CNC teħtieġ investiment bil-quddiem u għarfien espert tal-ipprogrammar akbar meta mqabbla ma '4-tagħmir tal-assi, il-manifatturi li jimmanifatturaw komponenti kumplessi jiksbu produttività superjuri, flessibilità, ħinijiet ta' tmexxija, u spiża għal kull parti f'volumi ta 'produzzjoni.
Hekk kif it-talbiet jikbru għal partijiet ta' preċiżjoni kkomplikati madwar l-industriji, 5-axis CNC jagħti l-aktar soluzzjoni vijabbli. B'integrazzjoni u taħriġ intelliġenti, l-ispejjeż addizzjonali tal-investimenti tal-5-assi jistgħu jiġu rkuprati ħafna drabi permezz tal-kapaċità estiża u t-twassil tal-valur tagħhom.
